Pengetahuan asas dan aplikasi kapasitor filem

Kapasitor filem adalah komponen elektronik yang menggunakan filem plastik sebagai dielektrik, digunakan secara meluas dalam pelbagai litar. Struktur teras mereka terdiri daripada elektrod logam (aluminium atau zink) dan dielektrik filem plastik (mis., Pet, O Pp), dibuat melalui proses penggulungan atau penyusunan, dan dikemas dengan resin epoksi atau kes plastik. Reka bentuk ini memberikan mereka bukan polariti, rintangan voltan tinggi, dan kehilangan rendah, menjadikannya sesuai untuk litar AC frekuensi tinggi.

Ciri dan kelebihan

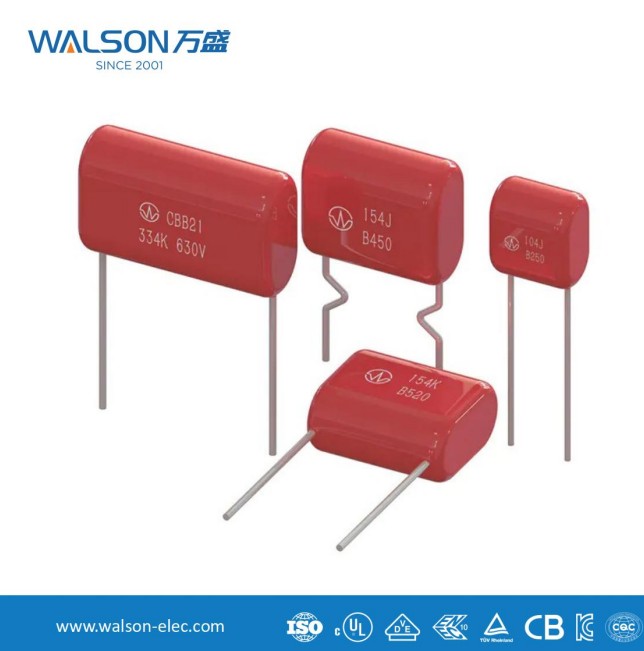

Kapasitor filem mempamerkan manfaat prestasi yang luar biasa. Pertama, mereka menawarkan kestabilan suhu yang sangat baik, dengan variasi kapasitans yang minimum dalam -40 ° C hingga 105 ° C, sesuai untuk persekitaran yang keras. Kedua, kehilangan dielektrik rendah mereka (TanΔ <0.001) meminimumkan sisa tenaga. Di samping itu, harta penyembuhan diri (pemulihan penebat selepas pecahan setempat dalam filem metallized) memanjangkan hayat perkhidmatan. Sebagai contoh, kapasitor filem polipropilena (CBB) menahan arus nadi yang tinggi dalam inverter, manakala kapasitor filem poliester (CL) biasanya digunakan dalam penapisan dan litar gandingan.

Aplikasi biasa

Bidang perindustrian : Kapasitor yang dikendalikan oleh motor menjana tork melalui peralihan fasa untuk memacu motor induksi fasa tunggal; Litar Snubber dalam elektronik kuasa menggunakan kapasitor filem untuk menyerap pancang voltan, melindungi modul IGBT.

Tenaga boleh diperbaharui : Kapasitor DC-Link dalam penyongsang PV memerlukan toleransi arus riak yang tinggi, di mana kapasitor filem polipropilena metallized (MKP) lebih disukai kerana ESR yang rendah. Pengecas Kenderaan Elektrik (OBC) juga bergantung pada kebolehpercayaan yang tinggi.

Elektronik Pengguna : Dalam pemandu LED, kapasitor filem menekan gangguan elektromagnet (EMI), meningkatkan kecekapan tenaga.

Trend teknologi

Dengan kebangkitan 5G dan IoT, permintaan untuk frekuensi yang lebih tinggi dan miniaturisasi memacu inovasi dalam teknologi kapasitor filem. Sebagai contoh, metallization nanoscale meningkatkan ketumpatan tenaga, sementara bahan biodegradable sejajar dengan matlamat mesra alam. Aplikasi masa depan akan berkembang di grid pintar dan sistem pengecasan tanpa wayar.
