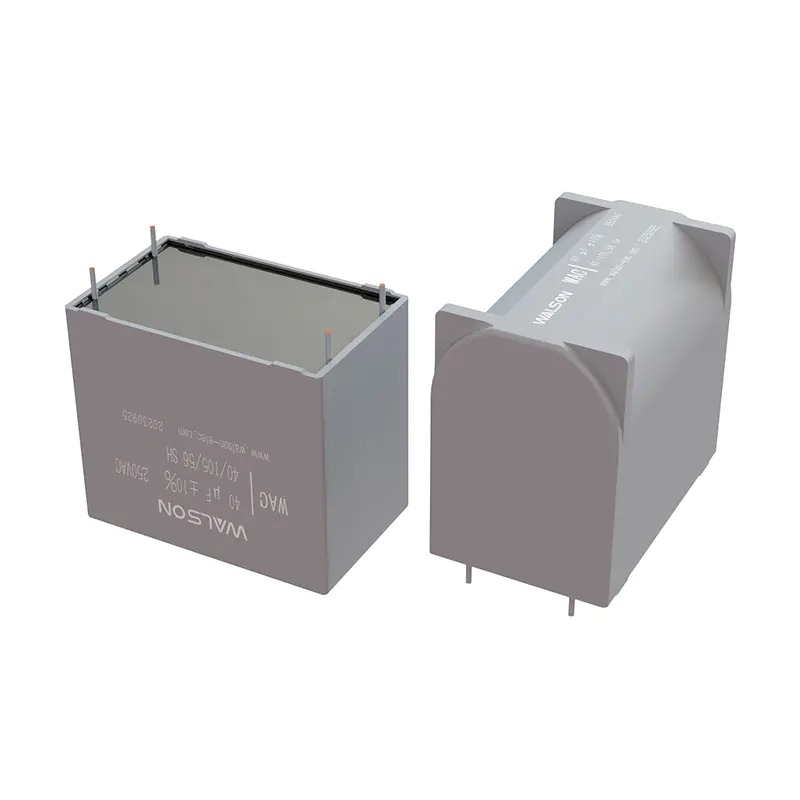

Penggunaan kapasitor penapis AC untuk PCB dalam inverter

Kelebihan dielektrik filem polipropilena metallized

Penyimpanan tenaga yang berterusan dielektrik tinggi, kuat

Filem polipropilena metallized mempunyai pemalar dielektrik yang tinggi, yang membolehkan kapasitor menyimpan lebih banyak caj dalam ruang yang terhad. Dalam litar penapis inverter, penyimpanan caj yang mencukupi membantu untuk lebih cekap mengatasi turun naik semasa, dengan cepat menyerap dan melepaskan caj, menstabilkan output voltan, dan memastikan operasi lancar penyongsang. Sebagai contoh, dalam senario aplikasi di mana motor sering dimulakan dan dihentikan, pemalar yang tinggi dielektrik metallized polypropylene filem penapis AC Capacitor dapat dengan cepat bertindak balas terhadap perubahan semasa, mengelakkan kenaikan mendadak dan kejatuhan voltan, dan melindungi komponen litar motor dan lain -lain.

Kehilangan dielektrik rendah, penjimatan tenaga dan kecekapan tinggi

Kerugian dielektriknya sangat rendah, yang bermaksud kurang kehilangan tenaga semasa mengecas dan menunaikan. Apabila penyongsang berjalan secara berterusan untuk masa yang lama, ciri -ciri kerugian yang rendah dapat mengurangkan penjanaan haba kapasitor itu sendiri, meningkatkan kecekapan penggunaan tenaga elektrik, dan mengurangkan sisa tenaga yang tidak perlu. Mengambil kes banyak inverter yang berjalan secara serentak dalam barisan pengeluaran perindustrian yang besar sebagai contoh, penggunaan besar-besaran kapasitor penapis AC yang rendah dielektrik dapat mengurangkan penggunaan tenaga dalam jangka panjang, menjimatkan perusahaan perbelanjaan elektrik yang besar.
Rintangan penebat yang tinggi, stabil dan boleh dipercayai
Ciri -ciri rintangan penebat yang tinggi dari filem polipropilena metallized secara berkesan menghalang arus kebocoran daripada dihasilkan dan memastikan prestasi kapasitor yang stabil. Dalam persekitaran elektromagnet kompleks penyongsang, rintangan penebat yang tinggi dapat menghalang gangguan luaran daripada mempengaruhi operasi kapasitor, memastikan kesan penapisan yang konsisten, dan meningkatkan kebolehpercayaan sistem penyongsang. Sebagai contoh, dalam persekitaran perindustrian dengan gangguan elektromagnetik yang kuat, kapasitor penapis AC berdasarkan filem polipropilena metallized boleh beroperasi dengan stabil dan memberikan perlindungan penapisan yang boleh dipercayai untuk penyongsang. ​
Ciri-ciri penyembuhan diri yang baik, kehidupan yang dilanjutkan
Medium ini mempunyai keupayaan penyembuhan diri yang unik. Apabila kerosakan tempatan berlaku di dalam kapasitor, filem metallized di sekitar titik pecahan akan menguap dengan serta -merta, mengasingkan titik kesalahan dan memulihkan kapasitor ke operasi normal. Ciri ini sangat memanjangkan hayat perkhidmatan kapasitor dalam penyongsang dan mengurangkan masa downtime peralatan dan masa penyelenggaraan dan kos yang disebabkan oleh kegagalan kapasitor. Sebagai contoh, dalam peralatan pengeluaran kimia yang beroperasi tanpa gangguan, ciri-ciri penyembuhan diri dari kapasitor penapis AC dapat memastikan operasi stabil jangka panjang penyongsang dan memastikan kesinambungan pengeluaran.
Mekanisme kerja di penyongsang
Bina litar penapis LC untuk menyaring harmonik dengan tepat
Dalam litar penyongsang, litar penapis LC yang terdiri daripada kapasitor penapis AC dan reaktor adalah struktur teras untuk menapis harmonik. Pada dasarnya, kapasitor dan reaktor menunjukkan ciri -ciri impedans yang berbeza kepada arus frekuensi yang berbeza. Kedua -duanya seperti rakan kongsi diam, menggunakan ciri -ciri ini untuk membina "penghalang harmonik" yang tepat. ​
Kapasitor mempunyai ciri -ciri "lulus frekuensi tinggi dan menyekat frekuensi rendah". Apabila arus yang mengandungi sejumlah besar harmonik melewati, arus harmonik frekuensi tinggi dapat melalui kapasitor dengan mudah. Reaktor hanya sebaliknya. Ia "melepasi frekuensi rendah dan menghalang frekuensi tinggi". Ia memberikan impedans yang tinggi kepada arus harmonik frekuensi tinggi dan menghalang laluan mereka. Apabila kedua -duanya disambungkan secara siri atau selari untuk membentuk litar penapis LC, harmonik dalam julat frekuensi tertentu boleh ditapis dengan tepat. ​
Dalam operasi sebenar, komponen harmonik yang dihasilkan oleh penyongsang adalah kompleks, yang meliputi harmonik pesanan tinggi pelbagai frekuensi. Litar penapis LC boleh membimbing arus harmonik frekuensi tertentu ke cawangan penapis mengikut keperluan reka bentuk. Untuk harmonik pesanan tinggi frekuensi tertentu, litar penapis LC menyesuaikan parameter kapasitor dan reaktor untuk menjadikannya memberi impedans yang sangat rendah kepada harmonik frekuensi ini, supaya arus harmonik akan tertarik kepada cawangan penapis dan bukannya memasuki grid kuasa atau campur tangan dengan berkesan. ​
Di samping itu, reka bentuk litar penapis LC juga perlu mempertimbangkan julat kekerapan operasi, ciri -ciri beban dan pengedaran harmonik penyongsang. Dalam senario aplikasi yang berbeza, kekerapan dan amplitud harmonik adalah berbeza, jadi parameter litar penapis LC perlu dikira dengan teliti dan disahpepijat untuk memastikan ia dapat memainkan kesan penapisan terbaik dalam julat kekerapan operasi keseluruhan. ​
Voltan bas DC yang lancar dan menstabilkan bekalan kuasa
Kapasitor penapis AC untuk PCB disambungkan ke bahagian bas DC penyongsang dan memainkan peranan yang sangat diperlukan dalam menstabilkan voltan DC. Proses kerja penyongsang adalah proses penukaran AC-DC-AC. Dalam pautan pembetulan penukaran AC ke DC, dan pautan penyongsang berikutnya untuk menukar DC ke AC, voltan bas DC akan dipengaruhi oleh banyak faktor dan turun naik.
Di satu pihak, voltan input AC itu sendiri mungkin tidak stabil, seperti turun naik amplitud voltan, offset frekuensi, dan lain -lain. Perubahan ini akan ditunjukkan secara langsung dalam voltan bas DC. Sebaliknya, tindakan penukaran peranti kuasa di dalam penyongsang juga akan menyebabkan riak dalam voltan bas DC. Sebagai contoh, apabila peranti kuasa cepat dihidupkan dan dimatikan, perubahan semasa serta -merta akan berlaku pada bas DC, yang akan menyebabkan turun naik voltan. ​
Pada masa ini, kapasitor penapis AC adalah seperti "penstabil", menggunakan ciri -ciri pengecasan dan pelepasan sendiri untuk melicinkan turun naik voltan ini. Apabila voltan bas DC mencapai puncak, kapasitor dengan cepat menyerap caj berlebihan dan menyimpan tenaga elektrik dalam bentuk tenaga medan elektrik; Apabila voltan mencapai lembah, kapasitor akan melepaskan caj yang disimpan dalam masa untuk menambah voltan, supaya voltan bas DC kekal pada tahap yang agak stabil. ​
Voltan bas DC yang stabil adalah penting untuk operasi normal penyongsang. Ia menyediakan asas bekalan kuasa yang stabil untuk pautan penyongsang berikutnya, memastikan litar penyongsang dapat mengeluarkan voltan AC yang stabil, dengan itu memandu motor untuk berjalan lancar. Sekiranya voltan bas DC tidak stabil, output voltan AC oleh penyongsang juga akan berubah -ubah, mengakibatkan tork motor yang tidak stabil, getaran, pemanasan dan masalah lain, dan juga boleh merosakkan komponen litar motor dan lain -lain. Oleh itu, peranan kapasitor penapis AC dalam melicinkan voltan bas DC adalah pautan utama dalam memastikan operasi yang boleh dipercayai penyongsang. ​
Senario aplikasi khusus
Sistem pemacu motor perindustrian
Dalam pelbagai peralatan pemacu motor di kilang, penyongsang digunakan untuk menyesuaikan kelajuan motor untuk memenuhi keperluan pengeluaran yang berbeza. Kapasitor penapis AC boleh menapis harmonik dengan berkesan, mengurangkan pemanasan motor dan getaran, meningkatkan kecekapan operasi motor dan kestabilan, dan memanjangkan hayat perkhidmatan motor. Sebagai contoh, dalam alat tenun kilang tekstil dan alat mesin di kilang -kilang jentera, kapasitor penapis AC memastikan operasi lancar motor dan meningkatkan kualiti produk dan kecekapan pengeluaran. ​
Sistem Kawalan Pam Kipas dan Air
Peminat dan pam air adalah peralatan yang memakan tenaga biasa dalam bidang perindustrian. Penjimatan tenaga boleh dicapai dengan menyesuaikan kelajuan mereka melalui inverter. Kapasitor penapis AC boleh menekan harmonik dan mencegah harmonik daripada merosakkan kipas dan motor pam air, sambil meningkatkan faktor kuasa dan mengurangkan kerugian grid. Dalam sistem pengudaraan pusat membeli -belah dan bangunan pejabat yang besar, serta sistem peredaran air penyejuk industri, kapasitor penapis AC memastikan operasi peminat dan pam air yang stabil dan cekap, dengan itu mencapai pemuliharaan tenaga dan pengurangan penggunaan. ​
Sistem pemacu lif
Operasi lancar lif adalah penting untuk keselamatan dan keselesaan penumpang. Inverter mengawal pecutan, penurunan dan operasi lancar motor lif. Kapasitor penapis AC menapis harmonik, mengurangkan denyutan tork motor, menjadikan lif berjalan lebih lancar, bermula dan berhenti lebih lancar, dan meningkatkan pengalaman menunggang penumpang. Dalam sistem lif bangunan bertingkat tinggi, kapasitor penapis AC adalah komponen utama untuk memastikan operasi lif yang stabil. ​
Mata pemilihan
Pencocokan nilai kapasitans
Tentukan nilai kapasitans berdasarkan kuasa penyongsang, kekerapan operasi dan ciri beban. Secara umumnya, semakin besar kuasa dan semakin kerap perubahan beban, semakin besar nilai kapasitansi yang diperlukan. Jika nilai kapasitans terlalu kecil, kesan penapisan adalah miskin; Sekiranya nilai kapasitans terlalu besar, ia boleh menyebabkan arus permulaan yang berlebihan, peningkatan kos dan jumlah. Sebagai contoh, terdapat perbezaan yang signifikan dalam nilai kapasitans yang diperlukan untuk peralatan ringan yang didorong oleh penyongsang kuasa kecil dan peralatan beban berat yang didorong oleh penyongsang kuasa besar.
Adaptasi voltan yang dinilai
Voltan yang diberi nilai mestilah lebih tinggi daripada puncak voltan AC maksimum yang mungkin berlaku apabila penyongsang berfungsi, dan margin keselamatan tertentu mesti dikhaskan. Jika voltan kerja sebenar melebihi voltan yang diberi nilai, kapasitor boleh dipecahkan dan rosak. Untuk inverter tiga fasa biasa, kapasitor penapis AC dengan voltan yang sesuai harus dipilih. ​
Ciri -ciri frekuensi
Kapasitor penapis filem polipropilena yang berbeza mempunyai persembahan yang berbeza dalam julat frekuensi yang berbeza. Adalah perlu untuk memilih produk dengan penyesuaian ciri -ciri kekerapan mengikut julat kekerapan utama harmonik yang dihasilkan oleh penyongsang untuk memastikan penapisan yang berkesan di seluruh julat kekerapan operasi. Sebagai contoh, sesetengah kapasitor mempunyai kesan penapisan yang baik dalam jalur frekuensi rendah, sementara yang lain berfungsi dengan baik dalam jalur frekuensi tinggi. Pemilihan harus berdasarkan pengagihan kekerapan harmonik sebenar. ​
Pertimbangan Ciri -ciri Suhu
Apabila penyongsang berfungsi, ia akan menjana haba, yang akan meningkatkan suhu ambien. Oleh itu, adalah perlu untuk memilih kapasitor penapis AC dengan ciri -ciri suhu yang baik dan operasi yang stabil dalam persekitaran suhu tinggi untuk memastikan prestasi kapasitor stabil di bawah keadaan suhu yang berbeza dan mengekalkan operasi normal inverter.
