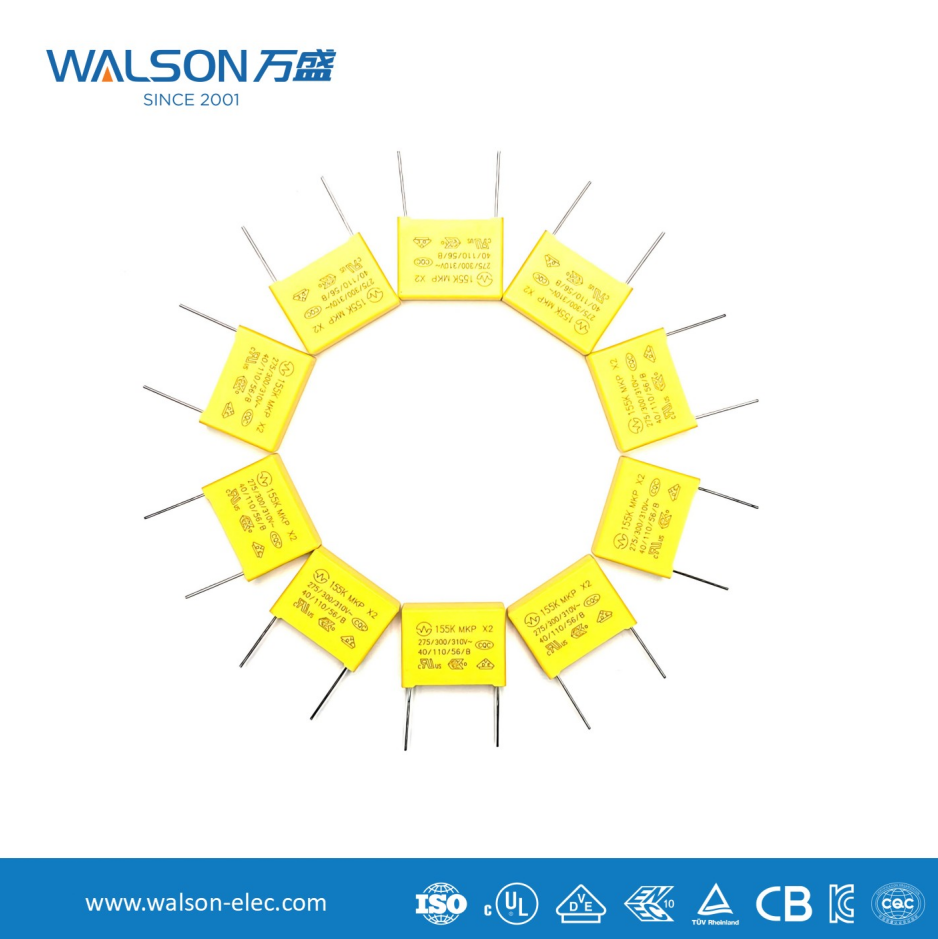

Ciri -ciri dan aplikasi kapasitor keselamatan

I. Ciri -ciri Teras (Perbezaan Penting dari Kapasitor Biasa)

Ciri -ciri keselamatan kapasitor S Revolve di sekitar perkataan "keselamatan":

1. Keselamatan mod kegagalan

Ciri utama: Ini adalah ciri penting kapasitor keselamatan. Apabila kapasitor gagal disebabkan oleh overvoltage, overheating, atau sebab -sebab lain, ia direka untuk beroperasi mod litar terbuka , bukannya mod litar pintas .

Mengapa ini penting?
Sekiranya kapasitor yang disambungkan antara wayar hidup dan neutral (kapasitor X) atau di antara dawai dan dawai neutral dan tanah (Y kapasitor) gagal disebabkan oleh litar pintas, ia boleh kejutan elektrik, api, atau kerosakan peralatan. Kegagalan litar terbuka, bagaimanapun, hanya mengakibatkan kehilangan fungsi penapisannya dan tidak akan menyebabkan bahaya keselamatan.

2. Menggunakan dielektrik filem nipis metallized

Filem polipropilena (MKP) atau poliester biasanya digunakan. Medium ini mempunyai sifat penyembuhan diri : Apabila filem itu sebahagiannya dipecahkan, haba yang dihasilkan pada titik pecahan menyebabkan penyaduran logam sekitarnya menguap, dengan itu mengasingkan titik kesalahan, yang membolehkan kapasitor sebahagiannya memulihkan fungsinya dan kekal dalam keadaan litar terbuka dan bukannya litar pintas secara kekal.

3. Stdanard Rintangan Tekanan yang Tinggi dan Rintangan Kesan

• Voltan yang dinilai tinggi: Biasanya terdapat di 250VAC, 275VAC, 310VAC, 440VAC, dll.
• Rintangan voltan lonjakan tinggi: Ia dapat menahan denyutan voltan tinggi serta-merta (seperti serangan kilat dan lonjakan beralih) jauh melebihi voltan operasi. Sebagai contoh, kapasitor X1 mungkin perlu menahan voltan nadi 4kV.
• Rintangan Penebat Tinggi: Memastikan arus kebocoran minimum, yang sangat penting untuk kapasitor Y.

4. Persijilan Keselamatan Mandatori

Kapasitor keselamatan mesti mendapatkan pensijilan keselamatan dari negara atau wilayah di mana ia digunakan, seperti:

• China: CQC (komponen keselamatan pensijilan CCC)
• Amerika Utara: UL (Amerika Syarikat), CUL (Kanada)
• Eropah: VDE (Jerman), Enec (Standard Biasa Eropah)

Tanda pensijilan dicetak secara langsung pada badan kapasitor, yang merupakan asas pengenalan intuitif apabila membeli.

Ii. Klasifikasi dan Permohonan

Kapasitor keselamatan terutamanya diklasifikasikan ke dalam X kapasitor and Kapasitor y berdasarkan lokasi sambungan dan tahap perlindungan mereka .

Iii. Garis panduan pemilihan dan penggunaan

1. Tentukan jenis berdasarkan lokasi aplikasi

• Gunakan kapasitor X antara l dan n; Gunakan kapasitor y antara l/pg atau n/pg. Jangan sekali -kali menukarnya atau menggantikan kapasitor biasa.

2. Pilih tahap keselamatan mengikut piawaian keselamatan

• Untuk peralatan dengan keperluan yang ketat pada arus kebocoran tanah (seperti peranti perubatan dan peranti pegang tangan), Y1 harus dipilih .
• Y2 disyorkan untuk peralatan isi rumah umum dan peralatan IT.
• Untuk persekitaran dengan voltan input yang tinggi dan lonjakan kilat yang teruk (seperti peralatan luaran), pertimbangkan X1 ; Untuk kegunaan dalaman umum, gunakan X2 .

3. Fokus pada parameter utama

• Voltan dinilai: Mesti lebih tinggi daripada voltan operasi AC litar.
• Kapasitans: Nilai umum untuk kapasitor x adalah 0.1μF, 0.22μF, 0.47μF, dan lain -lain; Kapasitor Y mempunyai kapasitans yang lebih kecil (biasanya ≤ beberapa NF) untuk mengawal arus kebocoran.
• Pensijilan Keselamatan: Sahkan sama ada tanda pensijilan yang diperlukan hadir dalam pasaran sasaran.

4. Perhatikan garis panduan penggunaan

• X kapasitor: Kerana caj yang disimpan selepas kuasa dipotong boleh menyebabkan kejutan elektrik, X kapasitor with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (biasanya dalam julat megohm) untuk memastikan bahawa voltan dikurangkan kepada nilai yang selamat dalam masa yang ditetapkan (mis., Dalam 1 saat).
• Kapasitor y : Apabila pendawaian, petunjuk harus seketika mungkin dan diletakkan dekat dengan terminal tanah penapis untuk meningkatkan kesan penapisan frekuensi tinggi. Pelbagai kapasitor Y harus dibina pada titik yang sama ("tanah bersih").

Ringkasan

Kapasitor keselamatan adalah penjaga keselamatan dan pematuhan EMC dalam reka bentuk bekalan kuasa. Inti mereka adalah untuk mengutamakan keselamatan pengguna baik sekiranya berlaku kegagalan dan semasa operasi (penapisan). Pemilihan yang betul dan penggunaan kapasitor X dan Y tidak diperlukan untuk sebarang peranti elektronik yang disambungkan ke grid kuasa untuk lulus pensijilan keselamatan (seperti CCC, UL, CE) dan ujian keserasian elektromagnet. Mereka mesti dianggap sebagai peranti keselamatan, bukan komponen penapisan biasa, semasa proses reka bentuk.
