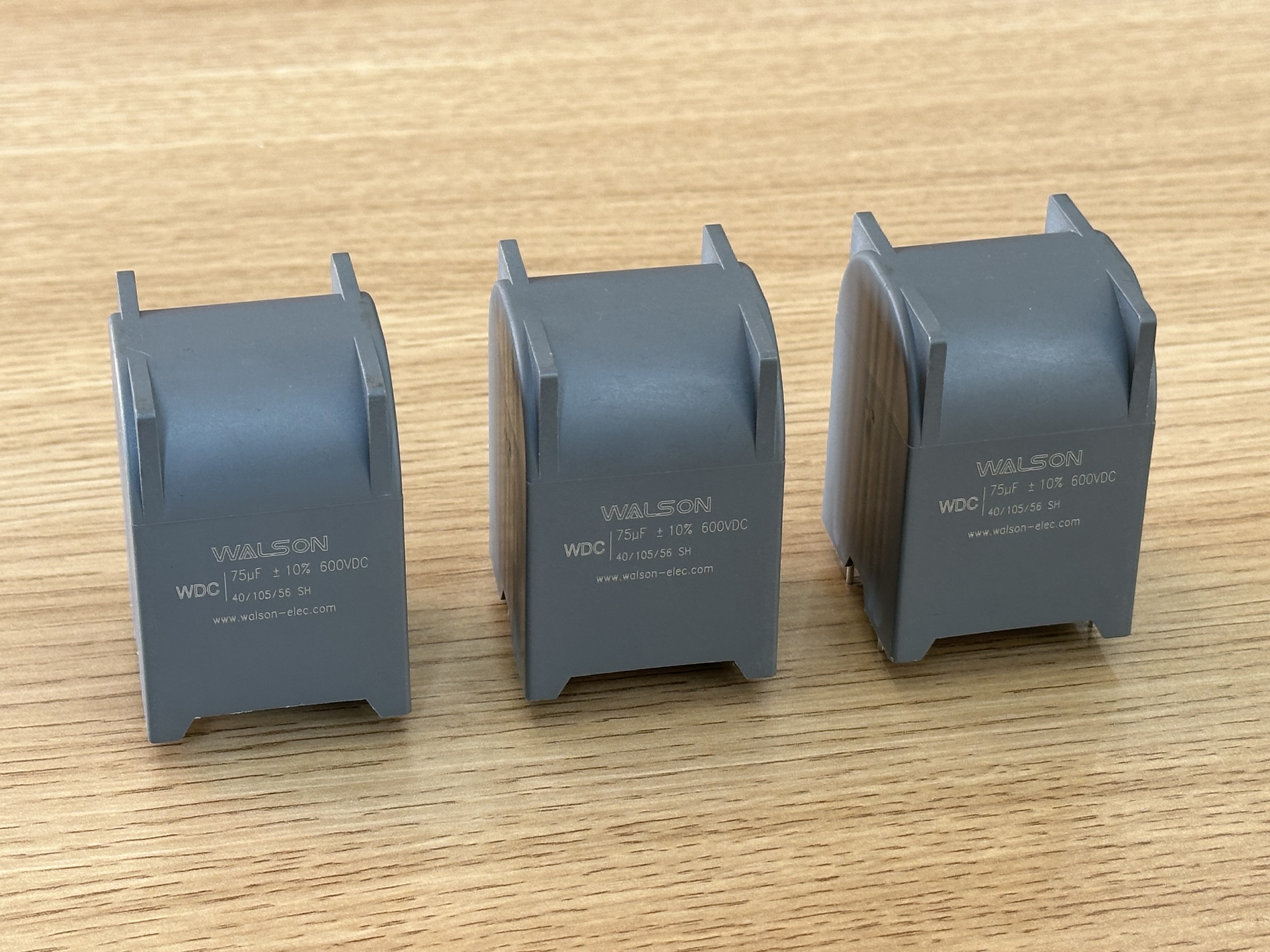

Tafsiran Parameter ESR/ESL Kapasitor Filem dan Kesan Pentingnya terhadap Operasi Peralatan

Dalam litar elektronik, kapasitor filem s digunakan secara meluas kerana kestabilannya. Untuk memahami prestasinya secara mendalam, dua parameter utama tidak boleh diabaikan: Rintangan Siri Setara (ESR) dan Kearuhan Siri Setara (ESL).

ESR (Kerintangan Siri Setara) merujuk kepada rintangan siri yang ditunjukkan oleh kapasitor semasa operasi. Ia bukan perintang fizikal bebas tetapi terdiri daripada kerugian daripada rintangan elektrod, rintangan sentuhan, dan dielektrik. Kehadiran ESR membawa kepada dua isu utama: penjanaan haba dan kecekapan berkurangan . Apabila arus riak mengalir melalui kapasitor, kuasa dilesapkan merentasi ESR (P = I² * ESR). Tenaga ini ditukar kepada haba, meningkatkan suhu dalaman kapasitor. Menurut teori Arrhenius, bagi setiap kenaikan suhu 10°C, jangka hayat kapasitor sering dikurangkan separuh. Oleh itu, ESR yang rendah adalah penting untuk memastikan jangka hayat yang panjang dan kecekapan operasi yang tinggi.

ESL (Kearuhan Siri Setara) berpunca daripada kearuhan parasit yang dibentuk oleh plumbum kapasitor dan struktur elektrod dalaman. Dalam aplikasi frekuensi rendah, kesan ESL boleh diabaikan. Walau bagaimanapun, dalam litar pensuisan frekuensi tinggi (seperti pensuisan bekalan kuasa dan penyongsang), ESL bergema dengan kapasitor, mewujudkan reaktans induktif (XL = 2πfL). Ini menyebabkan kapasitor kehilangan ciri penapisan asalnya pada frekuensi tinggi dan mungkin juga menyebabkan ayunan atau lonjakan voltan dalam litar, mengganggu operasi peralatan biasa.

Kesan Penting terhadap Operasi Peralatan:

Untuk peralatan berketumpatan kuasa tinggi seperti pemacu kenderaan tenaga baharu dan penyongsang fotovoltaik, kadar perubahan arus (di/dt) adalah sangat tinggi. Jika ESR kapasitor filem terlalu tinggi, risiko pelarian haba meningkat dengan ketara. Jika ESL terlalu tinggi, ia tidak dapat menyerap voltan lampau yang dijana dengan berkesan semasa menukar transien, yang berpotensi merosakkan peranti semikonduktor kuasa (seperti IGBT). Oleh itu, memilih kapasitor filem dengan ESR rendah dan ESL rendah adalah amat penting untuk meningkatkan kecekapan tenaga peralatan, kebolehpercayaan dan Keserasian Elektromagnet (EMC).
